1.海洋新质料探索-奇异的质料组成随着各行各业对可一连质料的需求日益增添， ，，，，，人们关于自然纤维与合成纤维的较量研究爆发了浓重的兴趣， ，，，，，特殊是在聚合物复合质料领域 。。 。。。。自然纤维源自植物和动物等可再生资源， ，，，，，它们是合成纤维的环保替换品， ，，，，，而合成纤维通常唬唬�；；；谑停� ，，，，，使用它们会导致情形退化 。。 。。。。在聚合物基体中使用自然纤维作为填充质料， ，，，，，不但可以增强复合质料的机械性能， ，，，，，尚有助于减轻质料的整体重量， ，，，，，使其适用于汽车、修建和消耗品行业 。。 。。。。聚合物复合质料的机械性能会显著受到所用自然纤维类型和处置惩罚方法的影响 。。 。。。。例如， ，，，，，使用黄麻和大麻等自然纤维增强的复合质料， ，，，，，其拉伸强度值在30至60 MPa之间， ，，，，，而合成纤维复合质料的拉伸强度可能凌驾100 MPa 。。 。。。。别的， ，，，，，自然纤维复合质料的吸水能力是影响其耐用性和性能的要害因素 。。 。。。。研究批注， ，，，，，自然纤维复合质料的吸水率在10%到20%之间， ，，，，，而合成纤维复合质料的吸水率不到5%， ，，，，，这突显了在普遍袒露于湿气情形中的应用中， ，，，，，需要有用的防潮战略 。。 。。。。疲劳强度是评估聚合物复合质料性能的另一个主要参数 。。 。。。。 玄武岩纤维是一种源自火山岩的质料， ，，，，，由于其卓越的性能， ，，，，，已成为种种工程应用中的强盛加固替换品 。。 。。。。当熔融玄武岩通过小喷嘴挤出时， ，，，，，它会形成一连的纤维， ，，，，，体现出高抗拉强度、优异的热稳固性和耐侵蚀性 。。 。。。。这些特征使玄武岩纤维特殊适用于修建、汽车和航空航天工业中使用的增强复合质料 。。 。。。。与玻璃纤维和钢等古板质料相比， ，，，，，它对情形因素的自然对抗力和无毒性也使其作为环保选择越来越受接待 。。 。。。。别的， ，，，，，玄武岩纤维的高热稳固性使其成为高温应用的理想选择， ，，，，，而其吸波的能力增强了其在降噪场景中的适用性 。。 。。。。玄武岩纤维掺入聚合物基体或混凝土中， ，，，，，显著改善了基材的机械性能， ，，，，，从而提高了最终产品的耐用性和使用寿命 。。 。。。。 凯夫拉纤维（Kevlar）以其高强度重量比而著名， ，，，，，是一种普遍用作复合质料增强质料的合成质料 。。 。。。。Kevlar由芳纶聚合物组成， ，，，，，具有精彩的拉伸强度和热稳固性， ，，，，，很是适合需要抗攻击、耐热和耐切割的应用 。。 。。。。当嵌入聚合物基体中时， ，，，，，Kevlar可增强复合质料的结构完整性， ，，，，，在坚持轻盈性的同时显著提高耐用性和性能 。。 。。。。这种轻质和强度的团结也使Kevlar成为运动器材和高性能车辆设计中的主要组成部分， ，，，，，在这些应用中， ，，，，，清静性和性能至关主要 。。 。。。。 瓷填料通常用作增强质料， ，，，，，在增强种种复合质料的性能方面起着至关主要的作用 。。 。。。。这种陶瓷基质料因其硬度、耐磨性和美学品质而受到高度评价， ，，，，，使其成为牙科应用的绝佳选择， ，，，，，例如填充物和修复体， ，，，，，在这些应用中， ，，，，，耐用性和视觉吸引力至关主要 。。 。。。。当混淆到聚合物或树脂中时， ，，，，，瓷填料有助于提高复合质料的机械强度和热稳固性 。。 。。。。它还能对抗化学侵蚀， ，，，，，从而确保在医疗和工业情形中的使用寿命和可靠性 。。 。。。。别的， ，，，，，瓷器的低热膨胀系数允许在温度波动下具有更好的尺寸稳固性 。。 。。。。这种奇异的性能组合使瓷填料能够显著改善它们所集成质料的功效和结构特征， ，，，，，从而将其应用规模扩展到各个行业 。。 。。。。 玄武岩/凯夫拉纤维增强环氧树脂复合质料 ， ，，，，，通过团结这三种各自具有奇异优势的质料， ，，，，，展现了令人赞叹的“协同效应” 。。 。。。。玄武岩纤维提供基础强度与热稳固性， ，，，，，凯夫拉纤维大幅提升抗拉强度与抗攻击性能， ，，，，，瓷填料增强硬度、耐磨性与耐侵蚀性 。。 。。。。它们相互配合、取长补短， ，，，，，为新型复合质料卓越性能的展现涤讪了坚实基础 。。 。。。。 2. 玄武岩/凯夫拉纤维增强环氧树脂复合质料的制造新型复合质料主要通过古板手糊手艺制造而成 。。 。。。。只管手糊手艺在复合质料成型工艺中属于历史悠久的要领， ，，，，，它却蕴含着工匠的精湛武艺与智慧 。。 。。。。制造流程始于模具的准备事情， ，，，，，模具作为复合质料的“摇篮”， ，，，，，必需经由仔细的清洁和擦拭， ，，，，，以确保无尘 。。 。。。。随后， ，，，，，模具外貌匀称涂覆脱模剂， ，，，，，以包管后续固化成型的复合质料能够顺遂脱模， ，，，，，最先其使命之旅 。。 。。。。模具准备完毕后， ，，，，，便进入质料混淆的要害办法 。。 。。。。唬唬�；；；费跏髦魑宓闹饕蛩兀� ，，，，，与固化剂凭证准确的10:1比例， ，，，，，在机械搅拌器的辅助下充分混淆 。。 。。。。

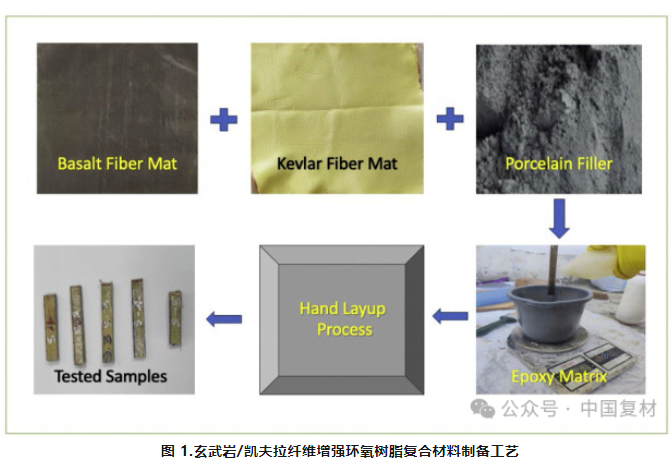

紧接着是纤维排列工序， ，，，，，这一办法类似于构建衡宇的“骨架” 。。 。。。。玄武岩纤维毡与凯夫拉纤维毡凭证预定的设计计划， ，，，，，被准确切割至特定长度， ，，，，，并审慎地铺设于模具之中 。。 。。。。玄武岩纤维因其卓越的耐火性和稳固性， ，，，，，为复合质料打下坚实的基� 。。 。。。。唬唬�；；；而凯夫拉纤维则依附其高强度的抗拉和抗攻击性能， ，，，，，在外层或要害受力部位施展其作用， ，，，，，两者相得益彰 。。 。。。。随后， ，，，，，含有填料的树脂混淆物犹如细腻的“砂浆”， ，，，，，被滚筒匀称涂抹在纤维层上， ，，，，，确保每一层纤维都与树脂充分接触， ，，，，，实现纤维与基体之间的无缝“对接”， ，，，，，细密团结 。。 。。。。整个铺层历程凭证所需的8mm厚度， ，，，，，有序地在纤维层与树脂填料混淆物之间交替叠加 。。 。。。。待铺层完成后， ，，，，，复合质料进入固化阶段， ，，，，，在室温28°C的恒温情形下， ，，，，，经由24小时的耐心期待， ，，，，，树脂逐渐硬化， ，，，，，将纤维与填料牢靠地牢靠 。。 。。。。为了进一步提升复合质料的性能， ，，，，，还需在110°C的高温情形下举行1小时的后固化处置惩罚， ，，，，，以确保尺寸的准确性和物理特征的稳固性 。。 。。。。正是由于每一个环节的细腻和严谨， ，，，，，才华制造出这种性能卓越的新型复合质料 。。 。。。。

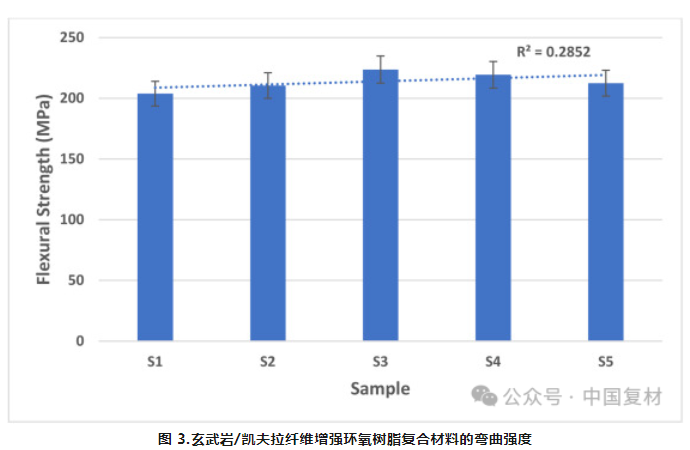

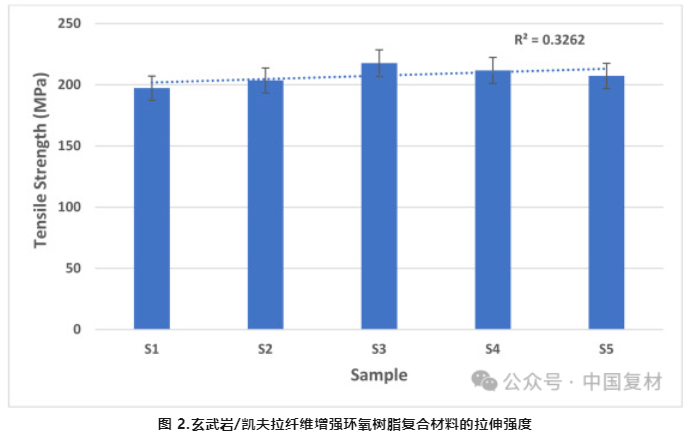

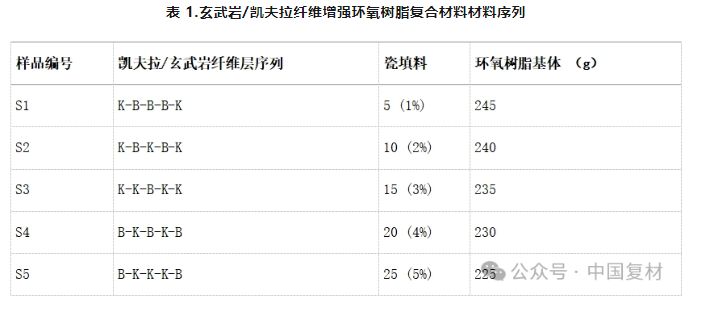

3 拉伸、弯曲强度飙升通过对差别样品的拉伸强度测试数据举行详尽比照， ，，，，，能够清晰洞察纤维排列与填料含量对证料性能的要害影响 。。 。。。。以样品 S1 为例， ，，，，，其接纳 K-B-B-K 纤维序列， ，，，，，填料含量仅为 5 g， ，，，，，拉伸强度测得为 197.26 MPa 。。 。。。。在这一结构中， ，，，，，玄武岩纤维在中心层占较量高， ，，，，，虽能依附自身特征提供一定热稳固性与机械稳固性， ，，，，，却因与凯夫拉纤维相比， ，，，，，机械性能保存差别， ，，，，，致使整体拉伸潜能无法充分释放 。。 。。。。再看样品 S2， ，，，，，接纳 K-B-K-B-K 纤维排列， ，，，，，搭配 10 g瓷填料， ，，，，，拉伸强度提升至 203.49 MPa 。。 。。。。浚浚浚浚� ？蚶宋胄溲蚁宋慕惶娼峁梗� ，，，，，使得拉伸和压缩应力能力得以更为平衡地漫衍， ，，，，，凯夫拉纤维的高拉伸强度与玄武岩纤维的刚度相辅相成， ，，，，，协同提升了整体强度 。。 。。。。而样品 S3 则脱颖而出， ，，，，，依附 K-K-B-K-K 分层设计， ，，，，，团结 15 g瓷填料， ，，，，，拉伸强度高达 217.64 MPa 。。 。。。。此结构中， ，，，，，凯夫拉纤维层依附卓越的拉伸性能， ，，，，，成为承载主力， ，，，，，极大提升了承载能力；；；；；；同时， ，，，，，适量增添的瓷填料有用增强了基体刚度， ，，，，，优化了载荷转达路径， ，，，，，使得两种纤维的固有优势得以淋漓尽致地施展 。。 。。。。 类似地， ，，，，，弯曲强度测试效果也泛起出纪律转变 。。 。。。。样品 S1 的弯曲强度为 203.81 MPa， ，，，，，该样品接纳 K-B-B-B-K 纤维序列， ，，，，，瓷填料用量最少 。。 。。。。在此结构下， ，，，，，外层的凯夫拉纤维虽提供了高抗拉强度， ，，，，，应对弯曲应力时， ，，，，，中心层的玄武岩纤维因模量相对较低， ，，，，，对弯曲强度的孝顺受限， ，，，，，且低填料含量无法充分强化基质刚度， ，，，，，致使弯曲阻力欠佳 。。 。。。。样品 S2 显示弯曲强度增添至 210.49 MPa， ，，，，，得益于 10 g瓷填料的加入以及K-B-K-B-K 序列 。。 。。。。交替排列的纤维层让应力漫衍越发匀称， ，，，，，填料增强了基体刚度， ，，，，，抗弯性能得以提升 。。 。。。。当来到样品 S3 时， ，，，，，其以 K-K-B-K-K 排列， ，，，，，团结 15g瓷填料， ，，，，，弯曲强度抵达最高的 223.62 MPa 。。 。。。。浚浚浚浚� ？蚶宋闹鞯贾拔痪∠晕抟桑� ，，，，，依附高弹性模量有用对抗弯曲变形， ，，，，，适量的瓷填料巧妙平衡了基体刚度与柔韧性， ，，，，，使得质料在遭受弯曲载荷时游刃有余， ，，，，，展现出卓越的抗弯能力 。。 。。。。这些数据有力地证实， ，，，，，精准优化纤维排序并合理控制填料集成， ，，，，，关于环氧树脂基体承载能力的提升以及实现卓越的拉伸、弯曲强度起着决议性作用 。。 。。。。

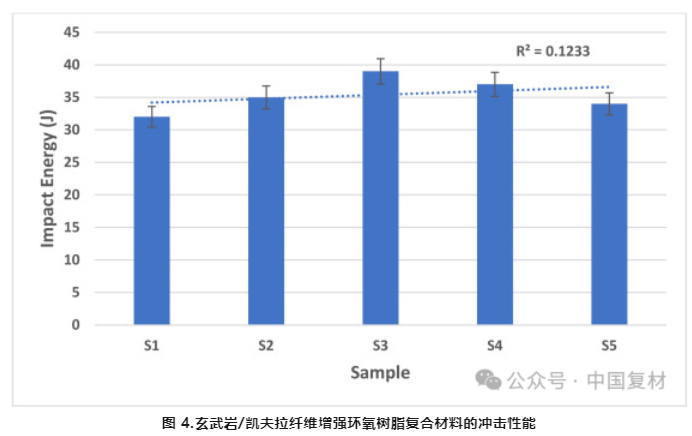

4攻击能量的精彩体现悬臂梁攻击能量测试宛如一面 “明镜”， ，，，，，清晰映照出质料在攻击历程中的能量吸收能力以及断裂韧性 。。 。。。。以样品 S1 为例， ，，，，，其悬臂梁攻击能量仅为 32J， ，，，，，体现相对薄弱 。。 。。。。该样品外层虽有凯夫拉纤维助力一定韧性， ，，，，，但中心层玄武岩纤维占主导， ，，，，，由于玄武岩纤维断裂韧性较低， ，，，，，在攻击下难以有用对抗裂纹爆发与扩展， ，，，，，且少量的瓷填料无法充分强化基体， ，，，，，致使能量吸收能力受限 。。 。。。。反观样品 S2， ，，，，，攻击能量提升至 35J， ，，，，，得益于凯夫拉纤维与玄武岩纤维的交替层设计， ，，，，，在攻击时能更匀称地疏散应力， ，，，，，凯夫拉纤维有用抑制裂纹， ，，，，，填料含量增添提升了基体刚度与韧性， ，，，，，增强了能量吸收能力 。。 。。。。而样品 S3 再次成为 “佼佼者”， ，，，，，依附 K-K-B-K-K 纤维排列与 15g瓷填料， ，，，，，展现出高达 39 J的悬臂梁攻击能量 。。 。。。。浚浚浚浚� ？蚶宋谛蛄兄械闹鞯贾拔晃蘅珊扯� ，，，，，其精彩的能量吸收与韧性特质得以充分验展， ，，，，，面临攻击时能迅速且高效地疏散能量；；；；；；同时， ，，，，，适度的填料含量恰似 “点睛之笔”， ，，，，，在基体刚度与柔韧性之间找到了完善平衡， ，，，，，使得复合质料既能强硬地抵御攻击， ，，，，，又不失无邪应变的能力， ，，，，，阻止因脆性过高而失效 。。 。。。。这一系列比照鲜明的效果深刻批注， ，，，，，填料含量与纤维构型之间的精妙平衡， ，，，，，是最大限度提升复合质料抗攻击性的要害 “密码” 。。 。。。。浚浚浚浚� ？蚶宋吭降娜托杂胧柿看商盍系哪跖浜希� ，，，，，能够显著增强复合质料遭受动态载荷的能力， ，，，，，使其在面临突发攻击时坚如磐石， ，，，，，有用对抗断裂危害 。。 。。。。

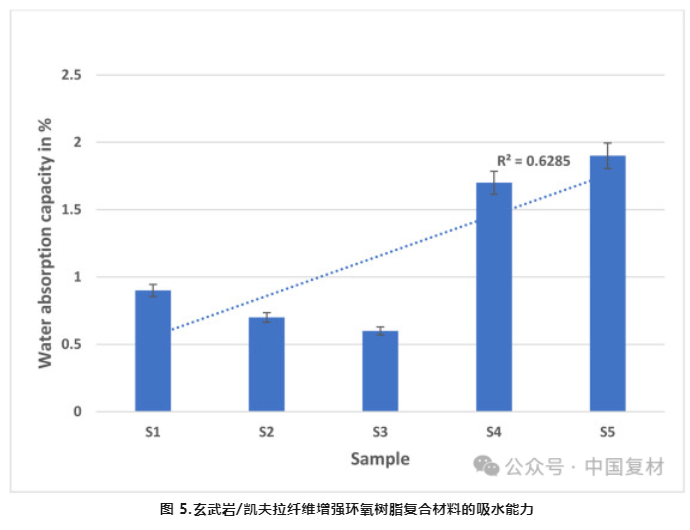

5 低吸水的优势在海洋应用场景中， ，，，，，吸水能力是权衡质料性能的一项要害 “指标”， ，，，，，它直接关系到质料的孔隙率、防潮性以及恒久耐久性 。。 。。。。对差别样品的吸水性能测试效果举行深入剖析后发明， ，，，，，样本间吸水率保存显著差别 。。 。。。。以样品 S1 为例， ，，，，，其吸水率为 0.9%， ，，，，，在样本中处于较低水平 。。 。。。。这一效果的背后， ，，，，，是低填料含量在 “作祟”， ，，，，，它导致复合基体密度相对较低， ，，，，，孔隙率增添， ，，，，，为水分侵入提供了 “通道”；；；；；；别的， ，，，，，玄武岩纤维自然的亲水性， ，，，，，使其在复合质料中心层占较量高时， ，，，，，更容易吸附水分， ，，，，，进一步加剧了吸水征象 。。 。。。。再看样品 S2， ，，，，，吸水率降至 0.7%， ，，，，，相较于 S1 有所降低 。。 。。。。这得益于填料含量的适度增添， ，，，，，其犹如 “填补匠”， ，，，，，填充了环氧树脂基体内的逍遥， ，，，，，降低了整体孔隙率， ，，，，，镌汰了水分可乘之机；；；；；；同时， ，，，，，凯夫拉纤维和玄武岩纤维的交替层结构， ，，，，，使得吸收的水分能够更匀称地漫衍， ，，，，，阻止下场部因水分积累而导致的降解， ，，，，，提升了防潮性能 。。 。。。。 而样品 S3堪称 “防潮规范”， ，，，，，吸水率低至 0.6%， ，，，，，在一众样品中体现最优 。。 。。。。这一卓越效果的取得， ，，，，，源于多种因素的 “协同发力” 。。 。。。。一方面， ，，，，，凯夫拉纤维以其疏水性特质， ，，，，，在复合质料中施展 “屏障” 作用， ，，，，，有用阻挡水分渗透；；；；；；另一方面， ，，，，，15g的瓷填料量恰到利益， ，，，，，既能充分增强环氧树脂基体的致密性， ，，，，，又不会引入过多缺陷， ，，，，，通过降低孔隙率， ，，，，，极大地镌汰了水渗透的路径 。。 。。。。这种由凯夫拉纤维主导、瓷填料精妙配合的结构， ，，，，，打造出一个细密团结的基质， ，，，，，犹如给复合质料披上了一层 “防水铠甲”， ，，，，，使其在湿润情形中也能坚持 “干爽”， ，，，，，为在海洋情形中的恒久稳固应用筑牢了基本 。。 。。。。

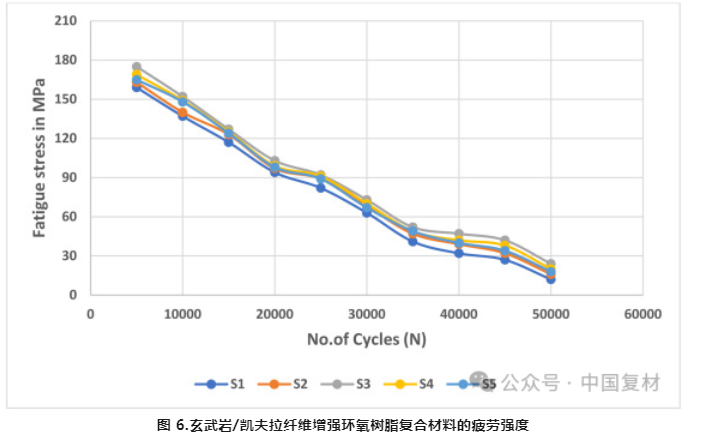

6 抗疲劳显身手疲劳测试为我们揭开了复合质料在循环载荷下恒久耐久性的 “神秘面纱”， ，，，，，从测试数据来看， ，，，，，差别样品的疲劳体现差别显著， ，，，，，这背后是因素、填料以及纤维排列等多种因素在 “操控” 。。 。。。。以样品 S1 为例， ，，，，，其疲劳应力下降态势颇为显着， ，，，，，从初始加载循环的 175 MPa 起始， ，，，，，到 30,000 次循环后， ，，，，，骤降至 25 MPa 。。 。。。。这一相对较差的疲劳性能， ，，，，，与它的质料组成亲近相关 。。 。。。。最低的瓷填料含量， ，，，，，使得基体刚度缺乏， ，，，，，在长时间循环载荷下难以有用支持；；；；；；同时， ，，，，，较高比例的玄武岩纤维， ，，，，，虽具备一定耐热性， ，，，，，但缺乏应对长时间重复应力所需的弹性， ，，，，，导致纤维基体粘合较弱， ，，，，，应力无法匀称疏散， ，，，，，进而加速了疲劳降解 。。 。。。。 反观样品 S2， ，，，，，起始疲劳应力略高， ，，，，，为 178 MPa， ，，，，，30,000次循环后降至 28 MPa 。。 。。。。该样品接纳 10 g瓷填料与交替的 K-B-K-B-K 纤维排列， ，，，，，这种结构使得玄武岩层与凯夫拉尔层之间应力漫衍更为平衡， ，，，，，填料增强了基体刚度， ，，，，，一定水平上提升了抗疲劳性 。。 。。。。然而， ，，，，，交替层结构仍保存应力集中隐患， ，，，，，随着循环次数增添， ，，，，，逐渐引发疲劳失效 。。 。。。。而样品 S3 再次彰显其卓越性能， ，，，，，初始疲劳应力高达 185 MPa， ，，，，，30,000 次循环后仍能维持在 35 MPa， ，，，，，成为当之无愧的抗疲劳 “冠军” 。。 。。。。K-K-B-K-K 的纤维序列， ，，，，，搭配 15g瓷填料， ，，，，，构建出对抗循环载荷的 “黄金组合” 。。 。。。。占主导的凯夫拉纤维， ，，，，，依附精彩的抗疲劳特征， ，，，，，犹如一位不知疲倦的 “能量调理师”， ，，，，，高效地吸收并重新分派应力， ，，，，，确保质料在循环加载历程中始终坚持稳固；；；；；；适量的瓷填料恰似 “加固剂”， ，，，，，增强基体的同时， ，，，，，阻止了太过脆性， ，，，，，付与质料恰到利益的柔韧性 。。 。。。。这种刚柔并济的平衡， ，，，，，使得 S3 在大宗循环加载下， ，，，，，依然能维持较高的疲劳强度， ，，，，，远超其他样品 。。 。。。。这些测试效果深刻展现， ，，，，，在设计用于遭受循环载荷的复合质料时， ，，，，，必需细腻权衡因素、填料含量以及纤维排列， ，，，，，以实现柔韧性与刚度的完善融合， ，，，，，确保质料具备卓越的抗疲劳性能 。。 。。。。
7. 未来展望与古板的石油基合成纤维相比， ，，，，，玄武岩纤维作为自然火山岩的 “衍生品”， ，，，，，以及凯夫拉纤维在高性能应用中相对较低的用量需求， ，，，，，使得玄武岩/凯夫拉纤维增强环氧树脂复合质料在原质料获取阶段， ，，，，，极大地镌汰了对有限石油资源的依赖， ，，，，，降低了因开采、提炼石油带来的能源消耗与情形污染 。。 。。。。从生命周期的角度审阅， ，，，，，该复合质料的耐久性与稳固性体现卓越， ，，，，，在海洋设施、修建结构等领域的恒久应用中， ，，，，，镌汰了频仍替换质料所爆发的特殊资源消耗与放弃物排放 。。 。。。。特殊是在海洋情形中， ，，，，，其抗侵蚀、抗疲劳特征， ，，，，，有用延伸了海洋装备的使用寿命， ，，，，，降低了维护频次与本钱， ，，，，，镌汰了因质料失效导致的能源铺张与情形危害 。。 。。。。 在环保理念日益深入人心确当下， ，，，，，各行各业对可一连质料的呼声愈发高涨 。。 。。。。这种新型复合质料依附其奇异的环保优势， ，，，，，如自然纤维的可降解性、瓷填料的情形友好性， ，，，，，契合了众多领域向绿色转型的迫切需求 。。 。。。。它宛如一座桥梁， ，，，，，毗连着当下的生长需求与未来的可一连愿景， ，，，，，为人类在追求经济前进与情形保唬唬�；；；さ钠胶庵飞希� ，，，，，提供了坚实可靠的质料支持， ，，，，，助力我们迈向越发绿色、优美的明天 。。 。。。。 参考资料： [1]Prem Anandh. A, P. Sivabalan, Vinayagam Mohanavel, Thandavamoorthy Raja,Investigation of Basalt/Kevlar Fiber-Reinforced Porcelain Filler Infused Epoxy Composite: A Viable Alternative for Marine Applications,Results in Engineering,2025,103928,ISSN 2590-1230, https://doi.org/10.1016/j.rineng.2025.103928.
|
